Wiertła termiczne flowdrill - termoformujące

Wiertło flowdrill standardowe

Standard
Standardowe termowiertło Flowdrill tworzy pierścień, górną wypływkę z wypychanego w górę materiału, który jest wywijany. Operacja wiercenia wiertłem termicznym standardowym jest całkowicie bezwiórowa. Standardowe wiertła tarciowe produkowane są w dwóch rodzajach: krótkim (short) i długim (long), właściwy typ wiertła dobierany jest zależnie od grubości materiału lub wymaganej wytrzymałości połączenia.

Wiertło flowdrill flat na płasko

Flat
Wiertła termiczne typu flat (na płasko) tworzą tylko jedną wypływkę, dolną. Płaska powierzchnia tworzona jest przez zastosowany w wiertle frez, który odcina górny pierścień w trakcie termowiercenia.
Bardzo ważne: wiertła typu flat muszą pracować w systemie, który pozwala na ustalenie końcowego punktu posuwu. Takie rozwiązanie zapobiega zbyt głębokiemu wycięciu materiału. Ostrza we wiertłach typu Flat można ponownie ostrzyć.

Wiertło flowdrill rem

REM
Wszystkie narzędzia Flowdrill mogą byc wykonane w standardzie REM, który na czubku wiertła termicznego posiada ostrze do usuwania pokryć lub powłok, które mogą utrudniać lub uniemożliwiać rozpoczęcie procesu wiercenia Flowdrill:

  • Farba,
  • Powłoki cynku,
  • Powłoki anodowane.
Ostrze na wiertłach termicznych rem sprawia dodatkowo pozwala zredukować siłę pionową niezbędną do wykonania wiercenia i umożliwia wykonanie otworów w materiałach, które mogą się ugiąć w związku z ich małą grubośćią lub sztywnością.

Wiertło flowdrill specjalne

Special
Każdy rodzaj wierteł termicznych może być specjalnie zmieniany doposowując sie do indywidualnych potrzeb i aplikacji. Z chęcią przyjżymy się oraz opracujemy takie termowiertła, które sprostają wymaganym tolerancją lub innym potrzebą danej aplikacji. Poniższe to jedynie przykłady wierteł specjalnych:

  • Super long - ten rodzaj wiertła stosowany jest jeżeli grubość materiału lub inne okoliczności wymagają użycia "bardzo" długiego wiertła,
  • Super Short - to wiertło stotowane jest w przypadku kiedy rozmiar wierconego detalu nie pozwala na stosowanie wiertłą o standardowej długości,
  • Fazka / Promień - stosowanie wiertła formującego dodatkową fazkę lub promień jest zalecane w przypadku koniecznośći ufromaowania wypływki w celu lepszego uszczelnienia lub nawiercenia tulejki.

Wygniataki

Gniotownik do walcowania gwintów

Rozmiary

Wygniataki FLowtap dostępne są w natępujących rozmiarach:

  • Metryczny ISO (M),
  • Metryczny drobnozwojny ISO (MF),
  • Gwint rurowy (BSP/G),
  • Amerykański gwint rurowy (NPT/NPTF),
  • Zunifikowany gwint drobnozwojny (UNF),
  • Zunifikowany gwint (UNC).
Inne rozmiary dostępne na specjalne zamówienia

Wykonanie

  • Gniotownik zimnoformujący:
  • Materiał HSS-E,
  • Pokrycie: TIN lub bez pokrycia,
  • Wielokąt: 3-9,
  • Opcjonalnie: rowki olejowe.

Akcesoria

Uchwyt narzędziowy FD-MC2

Aby zapenić optymalną żywotność oraz pracę wierteł tarciowych niezbędne jest stosowanie specjalnie wykonanych precyzyjnych uchwytów narzędziowych.

Tulejki zaciskowe

Pewne trzymanie oraz precyzję zamocowania zapewniają tulejki zaciskowe do termowierteł.

Flow2Go

Flowdrill zestaw do wiercenia on-site, przenośny

Flow2go

System Flow2Go umożliwia wykonywanie wiercenia termicznego poza zakładem produkcyjnym (na montażach). W skład zestawu wchodzi statyw do wiertarki o wadze 6,5 kg oraz dwu-biegowa wiertarka o mocy 1 000 W, która spełnia wymagania jakie są stawiane przez technologię wiercenia Flowdrill oraz wygniatania gwintów Flowtap. Zmodyfikowany uchwyt odpowiedni do stosowania precyzyjnych tulejek zaciskowych, który umożliwia bezpieczne przeniesienie sił nacisku oraz momentu obrotowego. Ten mobilny zestaw eliminuje konieczność stosowania wiertarki kolumnowej co sprawia, że możliwe jest wiercenia poza warsztatem. Sam proces wiercenia oraz wygniatania gwintu przebiega identycznie do tego wykonywanego na maszynach stacjonarnych a jego efektem jest wytworzenie tulejki, która trzykrotnie powiększa długość połączenia gwintowanego we wszystkich nadających się do wiercenia materiałach. Zestaw Flow2Go został zaprojektowany z myślą o wierceniu przy użyciu wierteł termicznych w materiałach o grubości od 0,8 do 2,5 mm oraz tworzeniu gwintów w zakresie od M4 do M8. Zastosowana wiertarka posiada zabezpieczenie przeciw przeciążeniowe oraz elektronicznie, płynnie regulowaną prędkość w zakresie 0 do 2600 obr/min. Statyw wykonany jest solidnie, umożliwia płynną regulację wysokości na prowadnicy.

Środki smarne

Pasta do wiercenia flowdrill

Pasta do wiercenia Flowdrill FD - KS stosowana jest w celu redukcji narastania materiału obrabianego na wietle co wpływa na zwiększenie żywotnoiści wiertła oraz poprawienie jakości powierzchni tworzonej wyopływki.

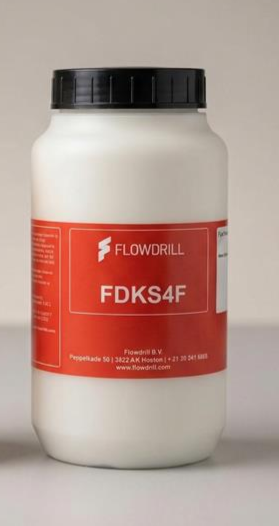

Olej do wiercenia flowdrill

Olej do wiercenia FD- KSF ma te same włąściwości co pasta do wiercenia, odpowiedni do stosowania w automatycznych systemach smarujących.

Olej do wygniatania gwintów

Olej do wygniatania gwintów FT - MZ został specjalnie opracowany do stosowania podczas formowania (walcowania) gwintów Flowtap, jest to gęsty środek smarny który zapewnia wydłużenie żywotności wygniataków oraz:

  • Redukcję obciążeniowego momentu obrotowego,
  • poprawia jakość formowanego gwintu.
